| สถานที่กำเนิด: | เซินเจิ้น ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | Lunfeng |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | FPC010 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| รายละเอียดการบรรจุ: | <i>First put into a polybag, then paked into a carton.</i> <b>ขั้นแรกใส่ลงใน polybag แล้วบรรจุลงในกล |
| เวลาการส่งมอบ: | 7-25 วันทำการ แล้วแต่ตกลง |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 500,000 ชิ้น / ชิ้น ต่อ เดือน |

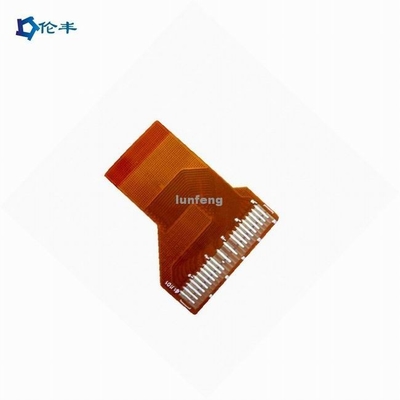

| ชื่อ: | แผงวงจรไฟฟ้าแบบยืดหยุ่น FPC PI PCB แบบยืดหยุ่นพร้อมกาวด้านหลัง | แอปพลิเคชัน: | เครื่องใช้ไฟฟ้า, สินค้าอิเล็กทรอนิกส์ |
|---|---|---|---|
| วัสดุ:: | Polyimild, PI | ความหนาของทองแดง:: | 0.4-2mil (10-50um), |
| ความหนาของบอร์ด:: | 0.2-6mm | ขนาด: | ขนาดที่กำหนดเอง |
| การตกแต่งพื้นผิว:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ เงินแช่/ดีบุก | หน้ากากประสาน: | ฟิล์ม PI สีเหลือง |
| สิ่งของ: | OEM | โครงร่างโปรไฟล์: | เจาะ / ตัดด้วยเลเซอร์ / เจาะ |
| ความหนาของทองแดง: | 1/2 ออนซ์ 1 ออนซ์ 2 ออนซ์ 3 ออนซ์,1 ออนซ์ / 1/2 ออนซ์/ 1/3 ออนซ์ | ||
| แสงสูง: | แผงวงจรพิมพ์ที่มีความยืดหยุ่น PI แบบแข็ง,แผงวงจรพิมพ์แบบยืดหยุ่นที่มีความยืดหยุ่น 1OZ,บอร์ดดิ้นแบบแข็งแบบแข็ง PI ฟิล์มสีเหลือง |
||
ประโยชน์ของวงจรพิมพ์แบบยืดหยุ่น
ประสิทธิภาพระยะยาว
คุณสมบัติที่เหนือกว่าของแผงวงจรแบบยืดหยุ่นช่วยให้มีความทนทานและประสิทธิภาพในระยะยาวลักษณะเฉพาะของความเหนียวและมวลต่ำที่มีอยู่ในแผงเหล่านี้ช่วยให้สามารถเอาชนะอิทธิพลของการสั่นสะเทือน ดังนั้นจึงทำให้มีสมรรถนะที่ดีขึ้นความสามารถของอุปกรณ์อิเล็กทรอนิกส์ที่จะคงความคงทนเป็นเวลานานเป็นข้อได้เปรียบอย่างมากสำหรับผู้ใช้อย่างที่คุณทราบดีอยู่แล้วว่าอุปกรณ์อิเล็กทรอนิกส์เป็นเรื่องปกติในครัวเรือนในปัจจุบัน ดังนั้นความสามารถในการคงสภาพที่ดีเป็นเวลานานจึงเป็นมูลค่าเพิ่ม
ลดต้นทุน
ความสามารถของอุปกรณ์หรือวัสดุใด ๆ ในการลดต้นทุน PCB เมื่อเทียบกับอุปกรณ์อื่นทำให้ได้เปรียบมากขึ้นเนื่องจากวงจรพิมพ์แบบยืดหยุ่นมีความสามารถในการปรับให้พอดีกับพื้นที่ขนาดเล็ก จึงช่วยลดต้นทุนของการประกอบวงจรพิมพ์แบบยืดหยุ่นได้อย่างมากในทำนองเดียวกัน การลดเวลาการทำงานซ้ำ เวลาในการทดสอบ และการคัดแยก ซึ่งแปลว่าเป็นการประหยัดต้นทุน
ใช้งานได้ในอุณหภูมิสูง
วัสดุโพลีอิไมด์ในแผงวงจรเหล่านี้มีความสามารถในการทนต่ออุณหภูมิสูงและยังทนต่อวัสดุ เช่น กรดและน้ำมันแผงวงจรแบบยืดหยุ่นสามารถทนต่ออุณหภูมิได้สูงถึง 400 องศาเซนติเกรด ซึ่งทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับการใช้งานที่อุณหภูมิสูง
|

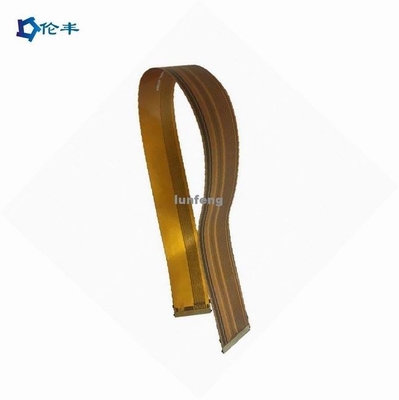

สายเคเบิล FPC (วงจรพิมพ์แบบยืดหยุ่น) ข้อมูลจำเพาะ
|
|
| ชั้น | 1-6layer |
| ขนาด FPC (สูงสุด/นาที) | ต่ำสุด: 10x45mm สูงสุด:250x1200mm |
| ความหนา | 0.050 มม.—0.2 มม. |
| เส้นผ่านศูนย์กลางรูผ่าน (สูงสุด) | 6.5mm |
| ผ่านรูขนาด(นาที) | 0.2mm |
| ค่าความคลาดเคลื่อนที่ยอมรับได้ของรู | ±0.025mm |
| ความหนาของทองแดงรู | ขั้นต่ำ8μmสูงสุด38μm |
| ความกว้าง/ช่องว่างบรรทัดต่ำสุด | 0.04/0.04 มม. |
| ความอดทนในการแกะสลัก | ±20% |
| ความแม่นยำของลวดลายบนรู | ±2mil |
| ขนาดเจาะ (สูงสุด) | φ3.175mm |
| ขนาดเจาะ (นาที) | φ2.0mm |
| เจาะรูรับแสงความหนา(สูงสุด) | 0.2mm |
| ความทนทานต่อหมึกพิมพ์เทอร์โมเซตติง | ±0.2mm |
| น้ำมันเขียว (ขั้นต่ำ) | 0.1mm |
| แผ่นประสาน (นาที) | 8mil*8mil |
| ระยะห่างของแผ่นประสาน (ต่ำสุด) | 8mil |
| ความอดทน (ต่ำสุด) | ±0.1mm |
| วัสดุลามิเนตที่มีจำหน่าย | ป.สัตว์เลี้ยง.FR4-Pl |
| ความหนาของฟอยล์ทองแดง |
12um, 18um, 35um, 70um
|
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
A : Lunfeng เป็นผู้ผลิต/โรงงานเราเชี่ยวชาญในสวิตช์เมมเบรนเป็นเวลา 26 ปี แผงสัมผัสเป็นเวลา 10 ปี
Q2 : ไฟล์สวิตช์ของฉันจะปลอดภัยหรือไม่หากฉันส่งให้คุณเพื่อการผลิต
ตอบ : เราเคารพสิทธิ์การออกแบบของลูกค้าและจะไม่ผลิตแผงสัมผัสให้ผู้อื่นหากไม่มี
การอนุญาตของคุณNDA เป็นที่ยอมรับได้
Q3: คุณสามารถคัดลอกตัวอย่างแผงสัมผัสสวิตช์เมมเบรน / ภาพซ้อนทับ / แผงสัมผัสแบบ capacitive หรือ resistive โดยไม่มีไฟล์ได้หรือไม่?
ตอบ: ได้ เราสามารถโคลนสวิตช์เมมเบรน/ โอเวอร์เลย์กราฟิก / แผงสัมผัสตามตัวอย่างของคุณได้
Q4: คุณยอมรับการชำระเงินแบบใด?
A : TT/ เวสเทิร์น ยูเนี่ยน
Q5: วิธีการจัดส่งของคุณคืออะไร?
A : 1. เรามีผู้ส่งของในการจัดส่งสินค้าโดย DHL, UPS, FEDEX, TNT, EMS
2. หากคุณมีผู้ส่งของคุณเอง เราสามารถร่วมมือกับพวกเขาได้
Q6 : แล้วขั้นต่ำล่ะ?
ตอบ: ไม่มีขั้นต่ำ
Q7 : ตลาดหลักของคุณคืออะไร?
A : ยุโรป, สหรัฐอเมริกา, บราซิล, รัสเซีย, ตุรกี, อิหร่าน, ออสเตรีย, สิงคโปร์...
