| ชื่อแบรนด์: | Lunfeng |
| เลขรุ่น: | FPC001 |
| ขั้นต่ำ: | 1 ชิ้น |
| เงื่อนไขการจ่ายเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจําหน่าย: | 500,000 ชิ้น / ชิ้น ต่อ เดือน |

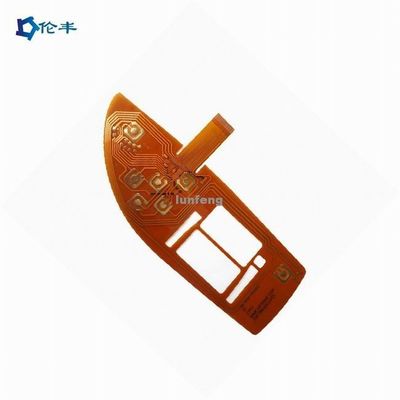

FPC กระดานวงจรยืดหยุ่น PCB
PCB มีโครงสร้างคล้ายกับเค้กที่มีชั้น โดยมีชั้นของวัสดุที่แตกต่างกันมาสลับกันเรียกอีกด้วยว่า บอร์ดวงจรพิมพ์สองด้านประกอบด้วยแผ่นวงจรพิมพ์ที่มี 2 ชั้นแบบนําวงจร PCB สองด้านทําให้เส้นทางใกล้เคียงและกว้างขวางมากขึ้น โดยเปลี่ยนระหว่างชั้นบนและชั้นล่างโดยใช้ viasปัจจุบัน เทคโนโลยีบอร์ดวงจรพิมพ์สองด้าน เป็นชนิด PCB ที่ใช้กันมากที่สุดในอุตสาหกรรม
| ปริมาตร | รายละเอียด |
|---|---|
| ชั้น | ชั้น 1-6 |
| ขนาด FPC (สูงสุด/นาที) | ขั้นต่ํา: 10x45 มิลลิเมตร |
| ความหนา | 00.050 มิลลิเมตร - 0.2 มิลลิเมตร |
| ผ่านกระบอกกว้าง (สูงสุด) | 6.5 มม. |
| ขนาดรูผ่าน (นาที) | 0.2 มม. |
| ผ่าน การ อด ทน ที่ มี ช่อง ว่าง | ± 0.025 มม |
| ความหนาของหลุมทองแดง | ขั้นต่ํา 8 มิกรอเมตร มากที่สุด 38 มิกรอเมตร |
| ขั้นต่ําความกว้างเส้น/พื้นที่ | 0.04/0.04 มิลลิเมตร |
| การตัดความอดทน | ± 20% |
| ความแม่นยําของรูปแบบบนหลุม | ± 2 มิล |
| ขนาดการเจาะ (สูงสุด) | φ3.175mm |
| ขนาดการเจาะ (นาที) | φ2.0mm |
| ความหนาของช่องเจาะ (Max) | 0.2 มม. |
| ความอดทนของหมึกที่แข็งแรง | ± 0.2 มม. |
| น้ํามันสีเขียว (มิน) | 0.1 มม. |
| พัดลวด (นาที) | 8มิล × 8มิล |
| ระยะทางของพัดลวด (นาที) | 8มิล |
| ความอดทน (นาที) | ± 0.1 มม |
| วัสดุ laminates ที่มีอยู่ | PI, PET, FR4-PI |
| ความหนาของฟอยล์ทองแดง | 12 ม, 18 ม, 35 ม, 70 ม |
