| สถานที่กำเนิด: | เซินเจิ้น ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | Lunfeng |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | FPC004 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| รายละเอียดการบรรจุ: | <i>First put into a polybag, then paked into a carton.</i> <b>ขั้นแรกใส่ลงใน polybag แล้วบรรจุลงในกล |
| เวลาการส่งมอบ: | 7-25 วันทำการ แล้วแต่ตกลง |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 500,000 ชิ้น / ชิ้น ต่อ เดือน |
| ชื่อ: | FPC แผงวงจรไฟฟ้าแบบยืดหยุ่น วงจร PCB แบบยืดหยุ่น | แอปพลิเคชัน: | อุปกรณ์การแพทย์ อุปกรณ์อิเล็กทรอนิกส์ |
|---|---|---|---|
| วัสดุ:: | Polyimild, PI | ความหนาของทองแดง:: | 0.4-2mil (10-50um), |
| ความหนาของบอร์ด:: | 0.2-6mm | ขนาด: | ขนาดที่กำหนดเอง |
| <i>Min.</i> <b>นาที.</b> <i>Line Spacing:</i> <b>ระยะห่างบรรทัด:</b>: | 0.003'' | การตกแต่งพื้นผิว:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ เงินแช่/ดีบุก |
| สิ่งของ: | OEM | สี: | สีเหลือง |
| ชื่อผลิตภัณฑ์: | แผงวงจรพิมพ์แบบยืดหยุ่น FPC ระดับมืออาชีพ | ||
| แสงสูง: | วัสดุแผงวงจรที่มีความยืดหยุ่น PI,วัสดุแผงวงจรที่มีความยืดหยุ่น Polyimild,0.4-2mil 4 ชั้นดิ้น pcb |
||

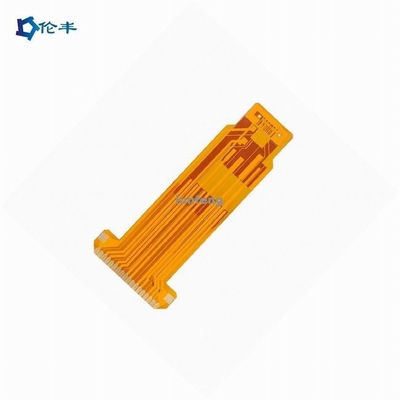

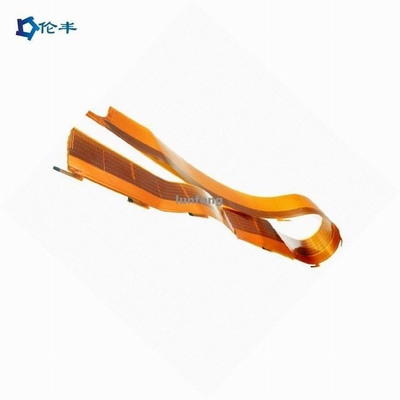

วงจรพิมพ์แบบยืดหยุ่นคืออะไร?
พูดง่ายๆ วงจรพิมพ์ที่ยืดหยุ่นคือแผงวงจรที่มีความสามารถในการโค้งงอหรือบิดได้จากการยืนยันนี้ เห็นได้ชัดว่าโครงสร้างเหล่านี้มีความโดดเด่นด้วยโครงสร้างที่ยืดหยุ่นนั่นคือเหตุผลที่วิศวกรและนักออกแบบอิเล็กทรอนิกส์ใช้สิ่งเหล่านี้ในแอปพลิเคชันที่ต้องการคุณภาพ
พวกเขายังเรียกว่าวงจรดิ้นและส่วนใหญ่จะใช้ในงานอิเล็กทรอนิกส์ขนาดเล็กเนื่องจากมีลักษณะเฉพาะด้วยความสามารถในการโค้งงอ วงจรพิมพ์แบบยืดหยุ่นจึงทำจากซับสเตรตที่ยืดหยุ่นได้ เช่น โพลิอิไมด์
คุณภาพที่สำคัญอีกประการของวงจรพิมพ์แบบยืดหยุ่นคือมีการกระจายความร้อนได้ดีกว่าแผงวงจรพิมพ์เป็นคุณภาพที่ทำให้อุปกรณ์อิเล็กทรอนิกส์ที่ใช้งานอยู่ในสภาพคุณภาพได้เป็นเวลานาน
|
สายเคเบิล FPC (วงจรพิมพ์แบบยืดหยุ่น) ข้อมูลจำเพาะ
|
|
| ชั้น | 1-6layer |
| ขนาด FPC (สูงสุด/นาที) | ต่ำสุด: 10x45mm สูงสุด:250x1200mm |
| ความหนา | 0.050 มม.—0.2 มม. |
| เส้นผ่านศูนย์กลางรูผ่าน (สูงสุด) | 6.5mm |
| ผ่านรูขนาด(นาที) | 0.2mm |
| ค่าความคลาดเคลื่อนที่ยอมรับได้ของรู | ±0.025mm |
| ความหนาของทองแดงรู | ขั้นต่ำ8μmสูงสุด38μm |
| ความกว้าง/ช่องว่างบรรทัดต่ำสุด | 0.04/0.04 มม. |
| ความอดทนในการแกะสลัก | ±20% |
| ความแม่นยำของลวดลายบนรู | ±2mil |
| ขนาดเจาะ (สูงสุด) | φ3.175mm |
| ขนาดเจาะ (นาที) | φ2.0mm |
| เจาะรูรับแสงความหนา(สูงสุด) | 0.2mm |
| ความทนทานต่อหมึกพิมพ์เทอร์โมเซตติง | ±0.2mm |
| น้ำมันเขียว (ขั้นต่ำ) | 0.1mm |
| แผ่นประสาน (นาที) | 8mil*8mil |
| ระยะห่างของแผ่นประสาน (ต่ำสุด) | 8mil |
| ความอดทน (ต่ำสุด) | ±0.1mm |
| วัสดุลามิเนตที่มีจำหน่าย | ป.สัตว์เลี้ยง.FR4-Pl |
| ความหนาของฟอยล์ทองแดง |
12um, 18um, 35um, 70um
|
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
A : Lunfeng เป็นผู้ผลิต/โรงงานเราเชี่ยวชาญในสวิตช์เมมเบรนเป็นเวลา 26 ปี แผงสัมผัสเป็นเวลา 10 ปี
Q2 : ไฟล์สวิตช์ของฉันจะปลอดภัยหรือไม่หากฉันส่งให้คุณเพื่อการผลิต
ตอบ : เราเคารพสิทธิ์การออกแบบของลูกค้าและจะไม่ผลิตแผงสัมผัสให้ผู้อื่นหากไม่มี
การอนุญาตของคุณNDA เป็นที่ยอมรับได้
Q3: คุณสามารถคัดลอกตัวอย่างแผงสัมผัสสวิตช์เมมเบรน / ภาพซ้อนทับ / แผงสัมผัสแบบ capacitive หรือ resistive โดยไม่มีไฟล์ได้หรือไม่?
ตอบ: ได้ เราสามารถโคลนสวิตช์เมมเบรน/ โอเวอร์เลย์กราฟิก / แผงสัมผัสตามตัวอย่างของคุณได้
Q4: คุณยอมรับการชำระเงินแบบใด?
A : TT/ เวสเทิร์น ยูเนี่ยน
Q5: วิธีการจัดส่งของคุณคืออะไร?
A : 1. เรามีผู้ส่งของในการจัดส่งสินค้าโดย DHL, UPS, FEDEX, TNT, EMS
2. หากคุณมีผู้ส่งของคุณเอง เราสามารถร่วมมือกับพวกเขาได้
Q6 : แล้วขั้นต่ำล่ะ?
ตอบ: ไม่มีขั้นต่ำ
Q7 : ตลาดหลักของคุณคืออะไร?
A : ยุโรป, สหรัฐอเมริกา, บราซิล, รัสเซีย, ตุรกี, อิหร่าน, ออสเตรีย, สิงคโปร์...
