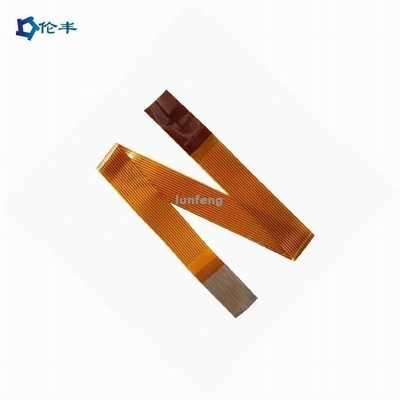

วงจรพิมพ์กาวด้านหลังแบบยืดหยุ่น FPC วัสดุ Polyimild Flex Pcb

ข้อมูลพื้นฐาน
สถานที่กำเนิด: เซินเจิ้น ประเทศจีน
ชื่อแบรนด์: Lunfeng
ได้รับการรับรอง: ISO9001:2015
หมายเลขรุ่น: FPC006
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
รายละเอียดการบรรจุ: <i>First put into a polybag, then paked into a carton.</i> <b>ขั้นแรกใส่ลงใน polybag แล้วบรรจุลงในกล
เวลาการส่งมอบ: 7-25 วันทำการ แล้วแต่ตกลง
เงื่อนไขการชำระเงิน: T/T, Western Union
สามารถในการผลิต: 500,000 ชิ้น / ชิ้น ต่อ เดือน
ชื่อ: FPC แผงวงจรไฟฟ้าแบบยืดหยุ่น PI PCB แบบยืดหยุ่นพร้อมกาวด้านหลัง แอปพลิเคชัน: อุปกรณ์การแพทย์ อุปกรณ์อิเล็กทรอนิกส์
วัสดุ:: โพลิไมด์, ความหนาของทองแดง:: 0.4-2mil (10-50um), Min8μmสูงสุด38μm
ความหนาของบอร์ด:: 0.2-6mm <i>Min.</i> <b>นาที.</b> <i>Hole Size:</i> <b>ขนาดรู:</b>: 0.1mm (4mil) สำหรับ HDI / 0.15mm (6mil)
<i>Min.</i> <b>นาที.</b> <i>Line Width:</i> <b>ความกว้างของเส้น:</b>: 0.075 มม. / 0.075 มม. (3mil / 3mil) ขนาด: ขนาดที่กำหนดเอง
<i>Min.</i> <b>นาที.</b> <i>Line Spacing:</i> <b>ระยะห่างบรรทัด:</b>: 0.003&#39;&#39; การตกแต่งพื้นผิว:: HASL/ OSP/ Ag/ ENIG/ ENEPIG/ เงินแช่/ดีบุก
แสงสูง:

วงจรพิมพ์เฟล็ก FPC

,

วงจรพิมพ์ดิ้นกาวด้านหลัง

,

วัสดุ Polyimild flex pcb

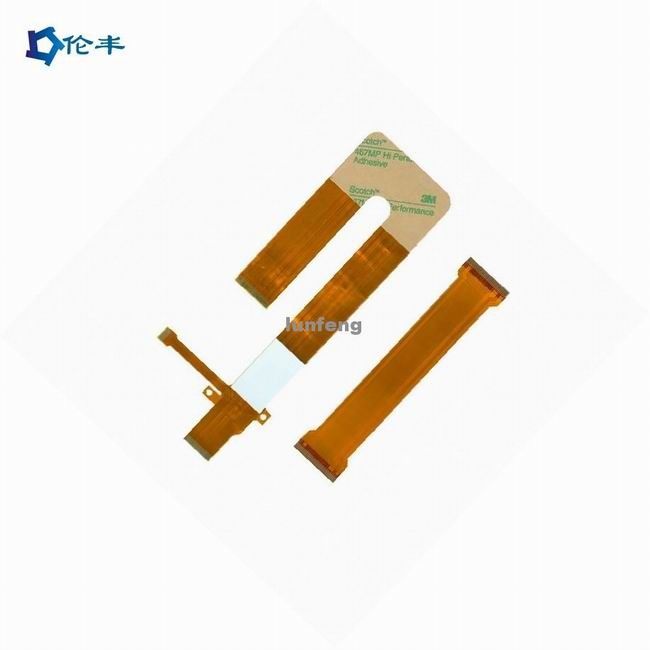

FPC แผงวงจรไฟฟ้าแบบยืดหยุ่น PI PCB แบบยืดหยุ่นพร้อมกาวด้านหลัง

การทำความเข้าใจส่วนประกอบสำคัญเกี่ยวกับการผลิต PCB แบบยืดหยุ่นคือหมุดยึดซึ่งเป็นหมุดที่สามารถเพิ่มเป็นส่วนขยายตัวนำ หมุดประสาน หรือตัวเลือกอื่นๆการวางกาวในตำแหน่งสำคัญช่วยให้การจัดวางและติดตั้งวงจรดีขึ้นด้วยความกังวลที่เพิ่มขึ้นเกี่ยวกับการรบกวนทางแม่เหล็กไฟฟ้าและการปล่อยมลพิษจากวงจร ข้อมูลจำเพาะเกี่ยวกับการป้องกันสามารถลดความเสี่ยงเหล่านี้ได้สำหรับวงจรด้านเดียว ร่องรอยตัวนำและช่องว่างมีอยู่ใน .002”บนวงจรสองด้านและหลายชั้น ร่องรอยของตัวนำและช่องว่างมีอยู่ใน .003”-.004”ตัวเชื่อมต่อเป็นวงจรแบบยืดหยุ่นพร้อมตัวเชื่อมต่อที่ประกอบเข้าด้วยกันช่วยให้ประกอบเร็วขึ้นสารทำให้แข็งที่ใช้ในการทำให้วงจรแข็งขึ้นในบริเวณส่วนประกอบโครงที่แข็งขึ้นเพื่อช่วยในการบัดกรีด้วยคลื่น คลิปแยกจากกัน และพับเข้าตำแหน่งการเชื่อมต่อระหว่างกันแบบยืดหยุ่นใช้เพื่อเชื่อมต่อแผ่นแข็งเข้าด้วยกันช่วยให้พับและวางตำแหน่งเพื่อแก้ปัญหาบรรจุภัณฑ์ที่มีความหนาแน่นสูง


สายเคเบิล FPC (วงจรพิมพ์แบบยืดหยุ่น) ข้อมูลจำเพาะ
ชั้น 1-6layer
ขนาด FPC (สูงสุด/นาที) ต่ำสุด: 10x45mm สูงสุด:250x1200mm
ความหนา 0.050 มม.—0.2 มม.
เส้นผ่านศูนย์กลางรูผ่าน (สูงสุด) 6.5mm
ผ่านรูขนาด(นาที) 0.2mm
ค่าความคลาดเคลื่อนที่ยอมรับได้ของรู ±0.025mm
ความหนาของทองแดงรู ขั้นต่ำ8μmสูงสุด38μm
ความกว้าง/ช่องว่างบรรทัดต่ำสุด 0.04/0.04 มม.
ความอดทนในการแกะสลัก ±20%
ความแม่นยำของลวดลายบนรู ±2mil
ขนาดเจาะ (สูงสุด) φ3.175mm
ขนาดเจาะ (นาที) φ2.0mm
เจาะรูรับแสงความหนา(สูงสุด) 0.2mm
ความทนทานต่อหมึกพิมพ์เทอร์โมเซตติง ±0.2mm
น้ำมันเขียว (ขั้นต่ำ) 0.1mm
แผ่นประสาน (นาที) 8mil*8mil
ระยะห่างของแผ่นประสาน (ต่ำสุด) 8mil
ความอดทน (ต่ำสุด) ±0.1mm
วัสดุลามิเนตที่มีจำหน่าย ป.สัตว์เลี้ยง.FR4-Pl
ความหนาของฟอยล์ทองแดง
12um, 18um, 35um, 70um







Hot Sale Low Price China FPC Manufacture Flex Board Flexible PCB Supplier







Hot Sale Low Price China FPC Manufacture Flex Board Flexible PCB Supplier



วงจรพิมพ์กาวด้านหลังแบบยืดหยุ่น FPC วัสดุ Polyimild Flex Pcb 2วงจรพิมพ์กาวด้านหลังแบบยืดหยุ่น FPC วัสดุ Polyimild Flex Pcb 3








คำถามที่พบบ่อย:



Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
A : Lunfeng เป็นผู้ผลิต/โรงงานเราเชี่ยวชาญในสวิตช์เมมเบรนเป็นเวลา 26 ปี แผงสัมผัสเป็นเวลา 10 ปี

Q2 : ไฟล์สวิตช์ของฉันจะปลอดภัยหรือไม่หากฉันส่งให้คุณเพื่อการผลิต
ตอบ : เราเคารพสิทธิ์การออกแบบของลูกค้าและจะไม่ผลิตแผงสัมผัสให้ผู้อื่นหากไม่มี
การอนุญาตของคุณNDA เป็นที่ยอมรับได้

Q3: คุณสามารถคัดลอกตัวอย่างแผงสัมผัสสวิตช์เมมเบรน / ภาพซ้อนทับ / แผงสัมผัสแบบ capacitive หรือ resistive โดยไม่มีไฟล์ได้หรือไม่?
ตอบ: ได้ เราสามารถโคลนสวิตช์เมมเบรน/ โอเวอร์เลย์กราฟิก / แผงสัมผัสตามตัวอย่างของคุณได้

Q4: คุณยอมรับการชำระเงินแบบใด?
A : TT/ เวสเทิร์น ยูเนี่ยน

Q5: วิธีการจัดส่งของคุณคืออะไร?
A : 1. เรามีผู้ส่งของในการจัดส่งสินค้าโดย DHL, UPS, FEDEX, TNT, EMS
2. หากคุณมีผู้ส่งของคุณเอง เราสามารถร่วมมือกับพวกเขาได้

Q6 : แล้วขั้นต่ำล่ะ?
ตอบ: ไม่มีขั้นต่ำ

Q7 : ตลาดหลักของคุณคืออะไร?
A : ยุโรป, สหรัฐอเมริกา, บราซิล, รัสเซีย, ตุรกี, อิหร่าน, ออสเตรีย, สิงคโปร์...
