| สถานที่กำเนิด: | เซินเจิ้น ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | Lunfeng |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | LFZDX110 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | <i>First put into a polybag, then paked into a carton.</i> <b>ขั้นแรกใส่ลงใน polybag แล้วบรรจุลงในกล |
| เวลาการส่งมอบ: | 7-25 วันทำการ แล้วแต่ตกลง |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 500,000 ชิ้น / ชิ้น ต่อ เดือน |
| ชื่อ: | หน้าต่าง LCD สีดำ LED Tactile LED Membrane Switch รูปลักษณ์แบบด้าน | วัสดุ: | PET, โพลีเอสเตอร์(PET), โพลีเอสเตอร์ 0.15 มม |
|---|---|---|---|
| กาวด้านหลัง: | 3M467/468, | สี: | สี Pantone / RAL, แดง, เขียว, ดำ, ขาว |
| ลักษณะเฉพาะ: | พื้นผิวด้าน วงจรสีเงิน | ตัวเชื่อมต่อ: | ระยะพิทช์ 2.54 มม. ขั้วต่อสีดำ |
| สำคัญ: | กุญแจลายนูนพร้อมโดมโลหะ | นำ: | ไฟ LED สี ไม่มีฟิล์ม LGF |
| หน้าต่าง: | หน้าต่าง LCD สีดำ ไม่มีรูเจาะ | ||
| แสงสูง: | Matte Look LED Membrane Switch,60hz LED Membrane Switch,ปุ่มกดเมมเบรน LED Matte Look |
||

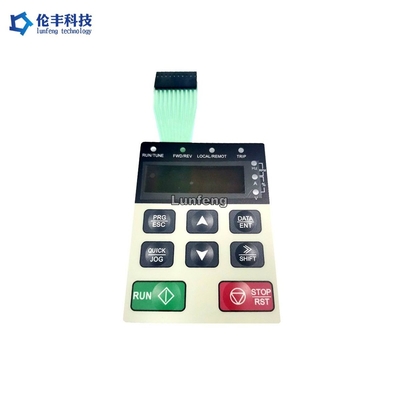

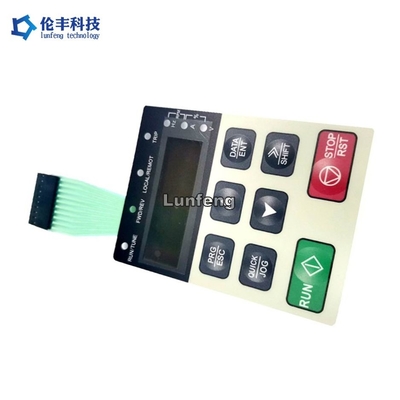

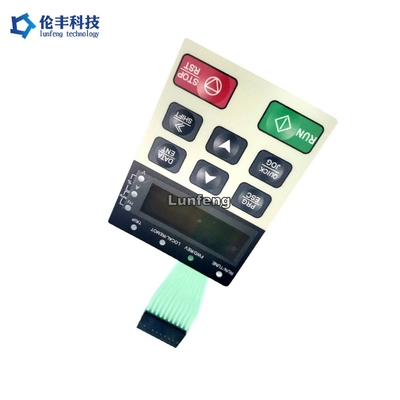

หน้าต่าง LCD สีดำ LED Tactile LED Membrane Switch รูปลักษณ์แบบด้าน
โครงสร้างปุ่มกดเมมเบรน
1, โครงสร้าง 4 ชั้น: การซ้อนทับกราฟิก + ตัวเว้นวรรค + วงจร (อาจเป็นวงจร PET หรือวงจร FPC) + กาวด้านหลัง
โครงสร้าง 2, 6 ชั้น:
ภาพซ้อนทับ + สเปเซอร์: ตัวยึดโดม + สเปเซอร์ + วงจร (อาจเป็นวงจร PET หรือวงจร FPC) + กาวด้านหลัง
3 โครงสร้างอื่น ๆ
1. โอเวอร์เลย์ + กาวยาง + แป้นยาง + กาวยาง + รีเทนเนอร์ + สเปเซอร์ + วงจร + กาวหลัง
2. การซ้อนทับ + ตัวเว้นวรรค + ตัวยึด + วงจร PCB;
และยังมีโครงสร้างประเภทอื่น ๆ อีกมากมายสำหรับโครงสร้างแป้นพิมพ์อินเตอร์เฟสตามความต้องการที่แท้จริงของลูกค้า และเราสามารถออกแบบโครงสร้างที่เหมาะสมและประหยัดสำหรับการใช้งานขั้นสุดท้ายของลูกค้า
คำอธิบายสวิตช์เมมเบรน
โดยทั่วไปแล้วสวิตช์เมมเบรนจะมี 6 ชั้นขึ้นไปหรือน้อยกว่านั้นชั้นบนสุดของสวิตช์เมมเบรนเป็นส่วนต่อประสานกราฟิกซ้อนทับระหว่างผู้ใช้กับเครื่องชั้นวิกฤตอื่น ๆ คือชั้นวงจรนอกจากนี้ยังสามารถเป็น PET, FPC หรือ PCBโดยปกติแล้วชั้นทั้งหมดจะถูกประกอบเข้าด้วยกันโดยใช้กาวที่ไวต่อแรงกดการสัมผัสระหว่างรอยสองรอยสามารถทำได้ผ่านแผ่นพิมพ์สั้นหรือผ่านโดมโลหะที่วางอยู่บนขา
การใช้งาน:
ข้อได้เปรียบของเรา:
| รายการ | วงจรพิมพ์สีเงิน | วงจร FPC สลักด้วยทองแดง |
| วัสดุ | PET (โพลีเอสเตอร์) | ทองแดง |
| ตัวนำ | พิมพ์เงิน | ทองแดง |
| ติดต่อ ฟิงเกอร์ส | เงินและคาร์บอน | ชุบทอง |
| แผ่นรองปุ่มสัมผัส | เงิน | ชุบทอง |
| ชีวิตและความน่าเชื่อถือ | ปกติ | ดี |
| ความเสถียร | ปกติ | ดี |
| ความต้านทาน | ต่ำ | ต่ำมาก |
| ค่าใช้จ่าย | ต่ำ | สูง |
| เวลานำ | 2-3 วัน | 7-10 วัน |
| ขว้าง |
0.5 มม. (ไม่แนะนำ), 1.0 มม., 1.27 มม., 2.54 มม |
0.5 มม. 1.0 มม. 1.27 มม. 2.54 มม |
| 1. คุณสมบัติทางไฟฟ้า | สวิตช์เมมเบรน | ||
| ระดับไฟฟ้า: | 35V(กระแสตรง), 100mA,1W | ||
| ความต้านทานต่อการติดต่อ: | 10Ω~500 โอห์ม | ||
| ความต้านทานของฉนวน: | 100MΩ/100V | ||
| Dielectrics ความต้านทานแรงดันไฟฟ้า: | 250VRms (50~60Hz 1 นาที) | ||
| เวลาพูดคุย: | ≤ 5ms | ||
| เวลาชีวิต: | แบบแบน ≥ 5,000,000;ชนิดสัมผัส ≥ 1,000,000 | ||
| การพับหาง: | ฿>1,180 | ||
| 2. คุณสมบัติทางกล | |||
| กำลังปฏิบัติการ: | แบบแบน 57~284g (2~10oz);ชนิดสัมผัส 170~397g(6~14oz) | ||
| สลับจังหวะ: | ชนิดแบน 0.1~0.5mm;ชนิดสัมผัส 0.6~1.5mm | ||
| 3. สภาวะแวดล้อมและการเก็บรักษา | |||
| อุณหภูมิในการทำงาน: | -40°C ~ +80°C | ||
| อุณหภูมิในการจัดเก็บ: | -40°C ~ +80°C | ||
| ความชื้น: | 40°C, 90%~95%, 240 ชม |
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่
A: Lunfeng เป็นผู้ผลิตสวิตช์เมมเบรน / โอเวอร์เลย์กราฟิก / โรงงานเชี่ยวชาญในสวิตช์เมมเบรนเป็นเวลา 26 ปี
Q2 : ไฟล์สวิตช์ของฉันจะปลอดภัยหรือไม่หากฉันส่งไปให้คุณเพื่อการผลิต
ตอบ : เราเคารพในอำนาจการออกแบบของลูกค้าและจะไม่ผลิตสวิตช์เมมเบรน/กราฟิกโอเวอร์เลย์ให้กับผู้อื่นโดยไม่ได้
การอนุญาตของคุณสพท.เป็นที่ยอมรับ
Q3: คุณสามารถคัดลอกตัวอย่างสวิตช์เมมเบรน / ภาพซ้อนทับกราฟิกโดยไม่มีไฟล์ได้หรือไม่
ตอบ: ได้ เราสามารถโคลนสวิตช์เมมเบรน/กราฟิกโอเวอร์เลย์ตามตัวอย่างของคุณได้
Q4: คุณยอมรับการชำระเงินแบบใด?
ตอบ: TT/ Western Union
Q5: วิธีการจัดส่งของคุณคืออะไร?
ตอบ: 1. เรามีผู้จัดส่งของเราเองในการจัดส่งสินค้าโดย DHL, UPS, FEDEX, TNT, EMS
2. หากคุณมีผู้ส่งของคุณเอง เราสามารถร่วมมือกับพวกเขา
Q6: แล้ว MOQ ล่ะ?
A : 1 ชิ้น แต่ปกติ 5 ชิ้นตัวอย่างสำหรับสวิตช์เมมเบรน 10 ชิ้นสำหรับเมมเบรนซ้อนทับ
Q7: ตลาดหลักของคุณคืออะไร?
A : ยุโรป สหรัฐอเมริกา บราซิล รัสเซีย ตุรกี อิหร่าน ออสเตรีย สิงคโปร์...
