สถานที่กำเนิด: | เซินเจิ้น ประเทศจีน |
---|---|
ชื่อแบรนด์: | Lunfeng |
ได้รับการรับรอง: | ISO9001:2015 |
หมายเลขรุ่น: | LFZDX127 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | <i>First put into a polybag, then paked into a carton.</i> <b>ขั้นแรกใส่ลงใน polybag แล้วบรรจุลงในกล |
เวลาการส่งมอบ: | 7-25 วันทำการ แล้วแต่ตกลง |
เงื่อนไขการชำระเงิน: | T/T, Western Union |
สามารถในการผลิต: | 500,000 ชิ้น / ชิ้น ต่อ เดือน |
ชื่อ: | สวิตช์เมมเบรนโดมโลหะแบน, สวิตช์เมมเบรนแป้นพิมพ์ปุ่มกดแบบสัมผัส | วัสดุ: | PET, โพลีเอสเตอร์ (PET), PET/PC/PMMA/PE/PVC |
---|---|---|---|
กาวด้านหลัง: | 3M468 | สี: | สี Pantone / RAL, ดำ, น้ำเงิน, แดง |
ลักษณะเฉพาะ: | พื้นผิวด้าน สายวงจรสีเงิน | ตัวเชื่อมต่อ: | ระยะพิทช์ 2.54 มม. ขั้วต่อสีดำ |
สำคัญ: | แป้นแบนพร้อมโดมโลหะ | นำ: | ไม่มีไฟ LED ไม่มีฟิล์ม LGF |
หน้าต่าง: | หน้าต่าง LCD สีแดง หนึ่งรูเจาะ | ||
แสงสูง: | สวิตช์เมมเบรน PC แบบแบน,แป้นพิมพ์สวิตช์เมมเบรน RAL,แป้นพิมพ์สวิตช์เมมเบรน Pantone |

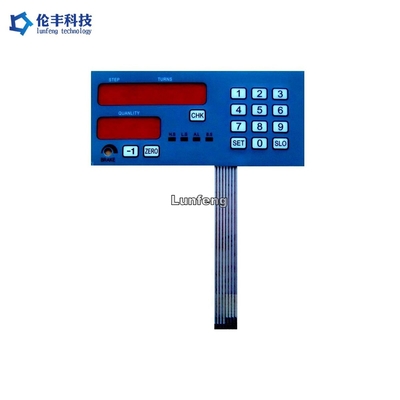

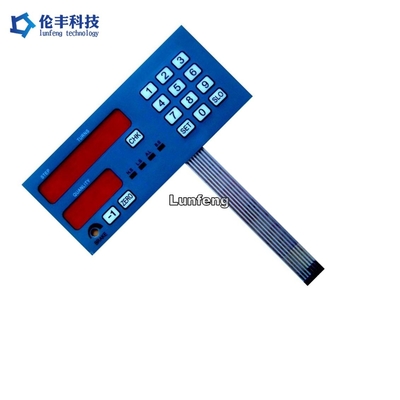

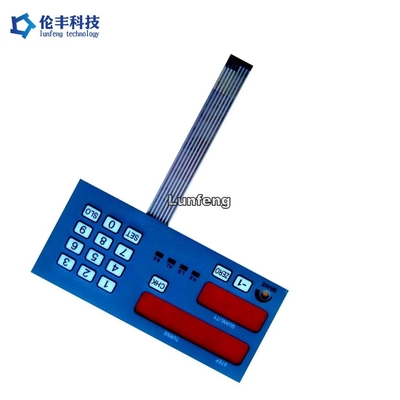

สวิตช์เมมเบรนโดมโลหะแบน, สวิตช์เมมเบรนแป้นพิมพ์ปุ่มกดแบบสัมผัส
สวิตช์เมมเบรนเป็นมาตรฐานอุตสาหกรรมมาช้านานในการใช้งานที่หลากหลาย และสามารถพบได้ในหลากหลายอุตสาหกรรมเพียงแค่สวิตช์เชิงกลที่ใช้เพื่อทำให้วงจรสมบูรณ์ สวิตช์เมมเบรนมักเป็นตัวเลือกแรกเมื่อต้องการอินเทอร์เฟซผู้ใช้ที่ประหยัดและทนทานสวิตช์เมมเบรนทั่วไปคือสวิตช์เปิดชั่วขณะซึ่งปกติแล้วสร้างขึ้นโดยใช้โดมสเตนเลสสตีลที่เป็นสื่อกระแสไฟฟ้าและสัมผัสกับวงจรพิมพ์ที่เป็นสื่อกระแสไฟฟ้าการรวมกันของโดมโปรไฟล์ต่ำและวงจรเงินพิมพ์แบบแบนช่วยให้สวิตช์เมมเบรนใช้งานได้ในพื้นที่น้อย จึงเหมาะสำหรับการใช้งานที่หลากหลายสวิตช์เมมเบรนสามารถจัดเรียงวงจรแต่ละวงจรรวมกันได้ไดอะแกรมแผนผังมักมีการเชื่อมต่อพลังงานร่วมหรือสายดินทั่วไป ซึ่งสามารถลดจำนวนหน้าสัมผัส (ร่องรอย) ทั้งหมดที่จำเป็นนอกจากนี้ยังสามารถจัดเรียงวงจรสวิตช์เมมเบรนโดยใช้เมทริกซ์ X,Y ทำให้สามารถทำงานได้ดีกว่าจำนวนสวิตช์โดมทั้งหมดอุปกรณ์อิเล็กทรอนิกส์อื่นๆ สามารถฝังอยู่ภายในชั้นเคลือบของสวิตช์เมมเบรน รวมถึงไฟ LED แสดงสถานะแบบ low-profile, ไฟ LED สำหรับแบ็คไลท์และข้อกำหนดการส่องสว่างอื่นๆ, ตัวต้านทานและโพเทนชิออมิเตอร์
การใช้งาน:
ข้อได้เปรียบของเรา:
รายการ | วงจรพิมพ์สีเงิน | วงจร FPC สลักด้วยทองแดง |
วัสดุ | PET (โพลีเอสเตอร์) | ทองแดง |
ตัวนำ | พิมพ์เงิน | ทองแดง |
ติดต่อ ฟิงเกอร์ส | เงินและคาร์บอน | ชุบทอง |
แผ่นรองปุ่มสัมผัส | เงิน | ชุบทอง |
ชีวิตและความน่าเชื่อถือ | ปกติ | ดี |
ความเสถียร | ปกติ | ดี |
ความต้านทาน | ต่ำ | ต่ำมาก |
ค่าใช้จ่าย | ต่ำ | สูง |
เวลานำ | 2-3 วัน | 7-10 วัน |
ขว้าง |
0.5 มม. (ไม่แนะนำ), 1.0 มม., 1.27 มม., 2.54 มม |
0.5 มม. 1.0 มม. 1.27 มม. 2.54 มม |
1. คุณสมบัติทางไฟฟ้า | สวิตช์เมมเบรน | ||
ระดับไฟฟ้า: | 35V(กระแสตรง), 100mA,1W | ||
ความต้านทานต่อการติดต่อ: | 10Ω~500 โอห์ม | ||
ความต้านทานของฉนวน: | 100MΩ/100V | ||
Dielectrics ความต้านทานแรงดันไฟฟ้า: | 250VRms (50~60Hz 1 นาที) | ||
เวลาพูดคุย: | ≤ 5ms | ||
เวลาชีวิต: | แบบแบน ≥ 5,000,000;ชนิดสัมผัส ≥ 1,000,000 | ||
การพับหาง: | ฿>1,180 | ||
2. คุณสมบัติทางกล | |||
กำลังปฏิบัติการ: | แบบแบน 57~284g (2~10oz);ชนิดสัมผัส 170~397g(6~14oz) | ||
สลับจังหวะ: | ชนิดแบน 0.1~0.5mm;ชนิดสัมผัส 0.6~1.5mm | ||
3. สภาวะแวดล้อมและการเก็บรักษา | |||
อุณหภูมิในการทำงาน: | -40°C ~ +80°C | ||
อุณหภูมิในการจัดเก็บ: | -40°C ~ +80°C | ||
ความชื้น: | 40°C, 90%~95%, 240 ชม |
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่
A: Lunfeng เป็นผู้ผลิตสวิตช์เมมเบรน / โอเวอร์เลย์กราฟิก / โรงงานเชี่ยวชาญในสวิตช์เมมเบรนเป็นเวลา 26 ปี
Q2 : ไฟล์สวิตช์ของฉันจะปลอดภัยหรือไม่หากฉันส่งไปให้คุณเพื่อการผลิต
ตอบ : เราเคารพในอำนาจการออกแบบของลูกค้าและจะไม่ผลิตสวิตช์เมมเบรน/กราฟิกโอเวอร์เลย์ให้กับผู้อื่นโดยไม่ได้
การอนุญาตของคุณสพท.เป็นที่ยอมรับ
Q3: คุณสามารถคัดลอกตัวอย่างสวิตช์เมมเบรน / ภาพซ้อนทับกราฟิกโดยไม่มีไฟล์ได้หรือไม่
ตอบ: ได้ เราสามารถโคลนสวิตช์เมมเบรน/กราฟิกโอเวอร์เลย์ตามตัวอย่างของคุณได้
Q4: คุณยอมรับการชำระเงินแบบใด?
ตอบ: TT/ Western Union
Q5: วิธีการจัดส่งของคุณคืออะไร?
ตอบ: 1. เรามีผู้จัดส่งของเราเองในการจัดส่งสินค้าโดย DHL, UPS, FEDEX, TNT, EMS
2. หากคุณมีผู้ส่งของคุณเอง เราสามารถร่วมมือกับพวกเขา
Q6: แล้ว MOQ ล่ะ?
A : 1 ชิ้น แต่ปกติ 5 ชิ้นตัวอย่างสำหรับสวิตช์เมมเบรน 10 ชิ้นสำหรับเมมเบรนซ้อนทับ
Q7: ตลาดหลักของคุณคืออะไร?
A : ยุโรป สหรัฐอเมริกา บราซิล รัสเซีย ตุรกี อิหร่าน ออสเตรีย สิงคโปร์...
