สถานที่กำเนิด: | เซินเจิ้น ประเทศจีน |
---|---|
ชื่อแบรนด์: | Lunfeng |
ได้รับการรับรอง: | ISO9001:2015 |
หมายเลขรุ่น: | LFZDX101 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | <i>First put into a polybag, then paked into a carton.</i> <b>ขั้นแรกใส่ลงใน polybag แล้วบรรจุลงในกล |
เวลาการส่งมอบ: | 7-25 วันทำการ แล้วแต่ตกลง |
เงื่อนไขการชำระเงิน: | T/T, Western Union |
สามารถในการผลิต: | 500,000 ชิ้น / ชิ้น ต่อ เดือน |
วัสดุ: | PET, โพลีเอสเตอร์ (PET), 0.15 มม. MATTE PET | กาวด้านหลัง: | กาว 3M9448 3M |
---|---|---|---|
สี: | Pantone/ สี RAL, เหลือง, เทา | ลักษณะเฉพาะ: | พื้นผิวด้าน สายวงจรสีเงิน |
ตัวเชื่อมต่อ: | ระยะพิทช์ 2.54 มม. ตัวเรือนพลาสติกสีดำ | สำคัญ: | ปุ่มสัมผัส , โดมโลหะ, |
นำ: | ไฟ LED สีไม่มีฟิล์ม LGF | หน้าต่าง: | ไม่มีหน้าต่าง LCD เจาะรูเดียว |
แสงสูง: | ไม่มีสวิตช์เมมเบรนแบบฟิล์ม LGF,สวิตช์เมมเบรน PET LED สี,สวิตช์เมมเบรน PET แบบแบน |

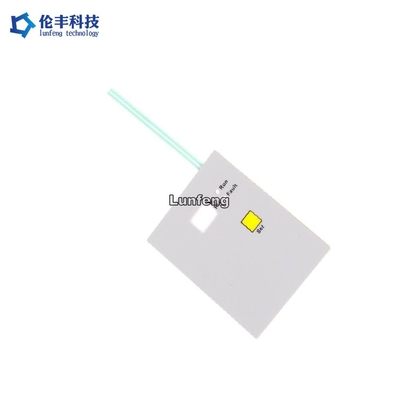

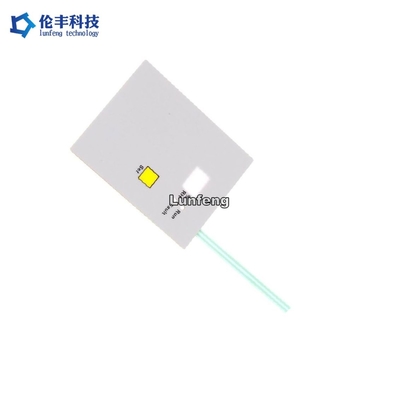

ปุ่มกดสวิตช์เมมเบรนกาว OEM 3M, สวิตช์เมมเบรนแบบแบน
ส่วนประกอบของสวิตช์เมมเบรน
ภาพซ้อนทับ
ภาพซ้อนทับกราฟิกเป็นฟิล์มบางที่มีชั้นพิมพ์ซึ่งทำหน้าที่เป็นพื้นผิวด้านบนของผลิตภัณฑ์พวกเขาสามารถตกแต่งหรือเรียบง่ายในการออกแบบคุณสามารถสร้างภาพซ้อนทับกราฟิก หรือกราฟิกสามารถช่วยระบุตำแหน่งสวิตช์ได้
ปุ่มกด
แป้นกดเป็นชุดของปุ่มที่จัดเรียงอยู่ในบล็อกซึ่งกลายเป็นส่วนต่อประสานของผลิตภัณฑ์แป้นกดมีตัวเลือกมากมายเพื่อให้ผู้ใช้ได้รับประสบการณ์ที่ต้องการวัสดุปุ่มกดทั่วไปคือ:
วัสดุอีลาสโตเมอร์อัดขึ้นรูป
ฮาร์ดคีย์ติดตั้งอยู่ในกรอบ
การผสมผสานระหว่างฮาร์ดคีย์และอีลาสโตเมอร์
กาว
กาวที่ไวต่อแรงกดคือเทปชั้นบางๆ ที่ยึดโดมกับวงจรกาวสามารถช่วยปกป้องสวิตช์จากเศษวัสดุ กั้นความชื้น หรือปัจจัยแวดล้อมอื่นๆ
โดมโลหะ
โดมโลหะเป็นหน้าสัมผัสแบบเปิดตามปกติซึ่งเมื่อกดแล้วจะทำให้วงจรสมบูรณ์โดมโลหะหรือที่เรียกว่าโดมสัมผัส สร้างการตอบสนองที่สัมผัสได้สำหรับผู้ใช้ และมาในขนาด สไตล์ และกำลังที่หลากหลายโดมมีการจัดอันดับชีวิตได้ถึง 10 ล้านครั้งSnaptron สามารถผลิตโดมแบบกำหนดเองได้โดยมีระยะเวลารอคอยสินค้าน้อยที่สุด
สเปเซอร์/รีเทนเนอร์
กระเป๋ายึดสามารถยึดโดมให้อยู่ในตำแหน่งโดยไม่ต้องใช้ชั้นกาวเลเยอร์สเปเซอร์ให้พื้นที่สำหรับโดมภายใต้โอเวอร์เลย์กราฟิกนอกจากนี้ยังสามารถรวมช่องระบายอากาศที่ช่วยให้อากาศเคลื่อนที่ได้ภายใต้โอเวอร์เลย์กราฟิกเมื่อกดสวิตช์ต่างๆSpacers ไม่จำเป็นต้องระบายช่องสวิตช์แต่ละช่องผ่านแผงวงจร
[โดมสัมผัสพร้อมตัวเว้นวรรค]
วงจร
วงจรสามารถเป็นแบบด้านเดียว สองด้าน หรือแม้แต่ยืดหยุ่นได้ในบางแอพพลิเคชั่น หรือที่เรียกว่าวงจรเฟล็กซ์โดมอยู่บนแผงวงจร และเมื่อกดลง ให้สร้างส่วนปิดหน้าสัมผัส
โดมโลหะวางอยู่บนแผ่นสัมผัสโดมโลหะเป็นเพียงส่วนประกอบหนึ่งในหลายๆ ส่วนของสวิตช์ที่สร้างส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักรที่ซับซ้อน
การใช้งาน:
ข้อได้เปรียบของเรา:
รายการ | วงจรพิมพ์เงิน | วงจร FPC สลักทองแดง |
วัสดุ | PET (โพลีเอสเตอร์) | ทองแดง |
คอนดักเตอร์ | พิมพ์เงิน | ทองแดง |
ติดต่อนิ้วมือ | เงินและคาร์บอน | ชุบทอง |
แผ่นรองปุ่มสัมผัส | เงิน | ชุบทอง |
ชีวิตและความน่าเชื่อถือ | ปกติ | ดี |
ความเสถียร | ปกติ | ดี |
ความต้านทาน | ต่ำ | ต่ำมาก |
ค่าใช้จ่าย | ต่ำ | สูง |
เวลานำ | 2-3 วัน | 7-10 วัน |
ขว้าง |
0.5 มม. (ไม่แนะนำ), 1.0 มม., 1.27 มม., 2.54 มม |
0.5 มม. 1.0 มม. 1.27 มม. 2.54 มม |
1. คุณสมบัติทางไฟฟ้า | สวิตช์เมมเบรน | ||
ระดับไฟฟ้า: | 35V(DC), 100mA,1W | ||
ความต้านทานการติดต่อ: | 10Ω~500 Ω | ||
ความต้านทานของฉนวน: | 100MΩ/100V | ||
ไดอิเล็กทริก | 250VRms (50 ~ 60Hz 1 นาที) | ||
เวลาสนทนา: | ≤ 5ms | ||
อายุการใช้งาน: | แบบแบน ≥ 5,000,000;ประเภทสัมผัส ≥ 1,000,000 | ||
พับหาง: | R>1,180 | ||
2. คุณสมบัติทางกล | |||
กำลังปฏิบัติการ: | แบบแบน 57~284g (2~10oz);ชนิดสัมผัส 170~397g(6~14oz) | ||
สวิตช์จังหวะ: | ชนิดแบน 0.1~0.5mm;ชนิดสัมผัส 0.6~1.5mm | ||
3. สภาวะแวดล้อมและการเก็บรักษา | |||
อุณหภูมิในการทำงาน: | -40°C ~ +80°C | ||
อุณหภูมิในการจัดเก็บ: | -40°C ~ +80°C | ||
ความชื้น: | 40°C, 90%~95%, 240 ชั่วโมง |
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
A : Lunfeng เป็นผู้ผลิต/โรงงานสวิตช์เมมเบรน/กราฟิกซ้อนทับเราเชี่ยวชาญในสวิตช์เมมเบรนเป็นเวลา 26 ปี
Q2 : ไฟล์สวิตช์ของฉันจะปลอดภัยหรือไม่หากฉันส่งให้คุณเพื่อการผลิต
ตอบ : เราเคารพสิทธิ์ในการออกแบบของลูกค้าและจะไม่ผลิตสวิตช์เมมเบรน/โอเวอร์เลย์กราฟิกให้ผู้อื่นหากไม่มี
การอนุญาตของคุณNDA เป็นที่ยอมรับ
Q3 : คุณสามารถคัดลอกตัวอย่างสวิตช์เมมเบรน/ตัวอย่างภาพซ้อนทับโดยไม่มีไฟล์ได้หรือไม่
ตอบ: ได้ เราสามารถโคลนสวิตช์เมมเบรน/ภาพซ้อนทับตามตัวอย่างของคุณได้
Q4: คุณยอมรับการชำระเงินแบบใด?
A : TT/ เวสเทิร์น ยูเนี่ยน
Q5: วิธีการจัดส่งของคุณคืออะไร?
A : 1. เรามี forwarder เพื่อจัดส่งสินค้าโดย DHL, UPS, FEDEX, TNT, EMS
2. หากคุณมีผู้ส่งของคุณเอง เราสามารถร่วมมือกับพวกเขาได้
Q6 : แล้ว MOQ ล่ะ?
A: 1 ชิ้น แต่ปกติ 5 ชิ้นตัวอย่างสำหรับสวิตช์เมมเบรน 10 ชิ้นสำหรับการซ้อนทับเมมเบรน
Q7 : ตลาดหลักของคุณคืออะไร?
A : ยุโรป, สหรัฐอเมริกา, บราซิล, รัสเซีย, ตุรกี, อิหร่าน, ออสเตรีย, สิงคโปร์...
