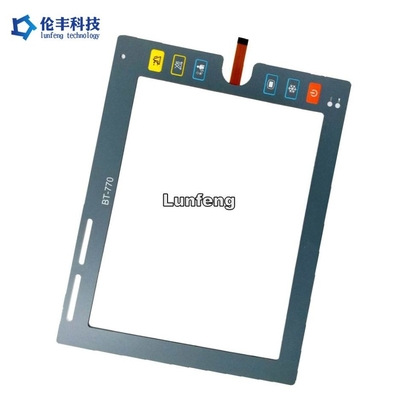

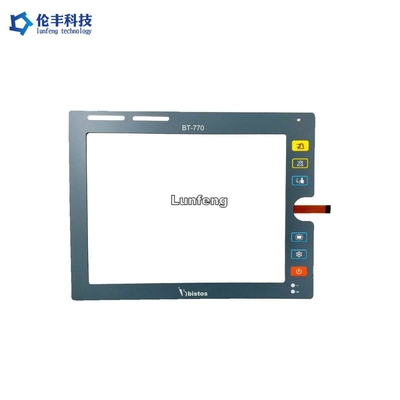

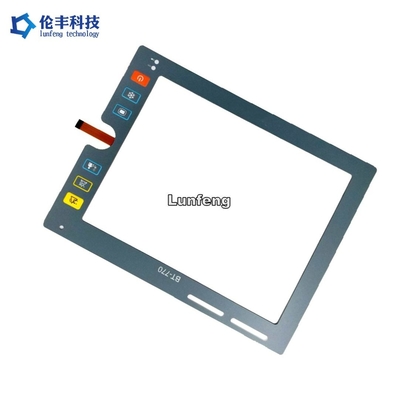

หน้าต่างบานใหญ่ FPC เคเบิ้ลเมมเบรนสวิตช์โอเวอร์เลย์ LED แบบกำหนดเอง LGF

ข้อมูลพื้นฐาน
สถานที่กำเนิด: เซินเจิ้น ประเทศจีน
ชื่อแบรนด์: Lunfeng
ได้รับการรับรอง: ISO9001:2015
หมายเลขรุ่น: LFZDX072
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: <i>First put into a polybag, then paked into a carton.</i> <b>ขั้นแรกใส่ลงใน polybag แล้วบรรจุลงในกล
เวลาการส่งมอบ: 7-25 วันทำการ แล้วแต่ตกลง
เงื่อนไขการชำระเงิน: T/T, Western Union
สามารถในการผลิต: 500,000 ชิ้น / ชิ้น ต่อ เดือน
สี: สี Pantone/ RAL, ดำ, ขาว, น้ำเงิน, ส้ม, เขียว วัสดุ: PET, โพลีเอสเตอร์ (PET), PET เคลือบด้าน 0.15 มม
กาวด้านหลัง: 3M467 ลักษณะเฉพาะ: พื้นผิวด้าน วงจร FPC
ตัวเชื่อมต่อ: ระยะพิทช์ 1.0 มม. ขั้วต่อสีดำ สำคัญ: โดมโลหะนูนคีย์,
นำ: พร้อมไฟ LED, ฟิล์ม LGF หน้าต่าง: หน้าต่าง LCD โปร่งใส ไม่มีรูเจาะ
แสงสูง:

โอเวอร์เลย์สวิตช์เมมเบรน LED

,

โอเวอร์เลย์สวิตช์เมมเบรนสายเคเบิล FPC

,

โอเวอร์เลย์สวิตช์เมมเบรน Pitch 1.0 มม.

สวิตช์เมมเบรน LED LGF แบบกำหนดเองจากโรงงานซ้อนทับสายเคเบิล FPC ขนาดใหญ่




1. เลเยอร์วงจรล่าง - ชั้นนี้เป็นฟิล์ม PET ทนความร้อนความหนา 0.1 มม. - 0.25 มม. พิมพ์ด้วยหมึกสีเงินที่เป็นสื่อกระแสไฟฟ้าและน้ำมันอิเล็กทริกเลเยอร์นี้สิ้นสุดลงเป็นหางที่ยืดหยุ่นซึ่งทำหน้าที่เป็นตัวเชื่อมระหว่าง PCB ของตัวควบคุมหรือ IC อื่น ๆ


2. กาวด้านหลัง – ชั้นกาวนี้ยึดสวิตช์เมมเบรนทั้งหมดกับพื้นผิวผลิตภัณฑ์ ตัวเรือน หรือแผงรองรับแบบแข็งUNIGREAT สามารถใช้กาวชนิดและความหนาที่เหมาะสมในการยึดสวิตช์เมมเบรนกับอุปกรณ์ของคุณ



3. กราฟิคโอเวอร์เลย์ – PET/PC มักเป็นวัสดุที่เลือกใช้ เนื่องจากทนต่อสารเคมีและคุณสมบัติการยืดหยุ่นได้ดีUNIGREAT สามารถทำการพิมพ์ดิจิทัล การพิมพ์สกรีน หรือใช้ทั้งสองวิธีเพื่อให้แน่ใจว่าคุณได้สี พื้นผิวที่เหมาะสม และเสร็จสิ้นตามข้อกำหนดการออกแบบของคุณ


4. กาวซ้อนทับ – ชั้นกาวนี้ติดภาพซ้อนทับกับเลเยอร์วงจรด้านบน และมักจะเป็นกาวอะคริลิกวัสดุเหมือนกันกับชั้นที่สี่เฉพาะความหนาอาจแตกต่างกันไปตามสถานการณ์จริง




การใช้งาน:

ข้อได้เปรียบของเรา:

รายการ วงจรพิมพ์เงิน วงจร FPC สลักทองแดง
วัสดุ PET (โพลีเอสเตอร์) ทองแดง
คอนดักเตอร์ พิมพ์เงิน ทองแดง
ติดต่อนิ้วมือ เงินและคาร์บอน ชุบทอง
แผ่นรองปุ่มสัมผัส เงิน ชุบทอง
ชีวิตและความน่าเชื่อถือ ปกติ ดี
ความเสถียร ปกติ ดี
ความต้านทาน ต่ำ ต่ำมาก
ค่าใช้จ่าย ต่ำ สูง
เวลานำ 2-3 วัน 7-10 วัน
ขว้าง

0.5 มม. (ไม่แนะนำ), 1.0 มม., 1.27 มม., 2.54 มม

0.5 มม. 1.0 มม. 1.27 มม. 2.54 มม



1. คุณสมบัติทางไฟฟ้า สวิตช์เมมเบรน
ระดับไฟฟ้า: 35V(DC), 100mA,1W
ความต้านทานการติดต่อ: 10Ω~500 Ω
ความต้านทานของฉนวน: 100MΩ/100V
ไดอิเล็กทริก 250VRms (50 ~ 60Hz 1 นาที)
เวลาสนทนา: ≤ 5ms
อายุการใช้งาน: แบบแบน ≥ 5,000,000;ประเภทสัมผัส ≥ 1,000,000
พับหาง: R>1,180

2. คุณสมบัติทางกล
กำลังปฏิบัติการ: แบบแบน 57~284g (2~10oz);ชนิดสัมผัส 170~397g(6~14oz)
สวิตช์จังหวะ: ชนิดแบน 0.1~0.5mm;ชนิดสัมผัส 0.6~1.5mm

3. สภาวะแวดล้อมและการเก็บรักษา
อุณหภูมิในการทำงาน: -40°C ~ +80°C
อุณหภูมิในการจัดเก็บ: -40°C ~ +80°C
ความชื้น: 40°C, 90%~95%, 240 ชั่วโมง


คำถามที่พบบ่อย:



Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
A : Lunfeng เป็นผู้ผลิต/โรงงานสวิตช์เมมเบรน/กราฟิกซ้อนทับเราเชี่ยวชาญในสวิตช์เมมเบรนเป็นเวลา 26 ปี

Q2 : ไฟล์สวิตช์ของฉันจะปลอดภัยหรือไม่หากฉันส่งให้คุณเพื่อการผลิต
ตอบ : เราเคารพสิทธิ์ในการออกแบบของลูกค้าและจะไม่ผลิตสวิตช์เมมเบรน/โอเวอร์เลย์กราฟิกให้ผู้อื่นหากไม่มี
การอนุญาตของคุณNDA เป็นที่ยอมรับ


Q3 : คุณสามารถคัดลอกตัวอย่างสวิตช์เมมเบรน/ตัวอย่างภาพซ้อนทับโดยไม่มีไฟล์ได้หรือไม่
ตอบ: ได้ เราสามารถโคลนสวิตช์เมมเบรน/ภาพซ้อนทับตามตัวอย่างของคุณได้

Q4: คุณยอมรับการชำระเงินแบบใด?
A : TT/ เวสเทิร์น ยูเนี่ยน

Q5: วิธีการจัดส่งของคุณคืออะไร?
A : 1. เรามี forwarder เพื่อจัดส่งสินค้าโดย DHL, UPS, FEDEX, TNT, EMS
2. หากคุณมีผู้ส่งของคุณเอง เราสามารถร่วมมือกับพวกเขาได้

Q6 : แล้ว MOQ ล่ะ?
A: 1 ชิ้น แต่ปกติ 5 ชิ้นตัวอย่างสำหรับสวิตช์เมมเบรน 10 ชิ้นสำหรับการซ้อนทับเมมเบรน

Q7 : ตลาดหลักของคุณคืออะไร?
A : ยุโรป, สหรัฐอเมริกา, บราซิล, รัสเซีย, ตุรกี, อิหร่าน, ออสเตรีย, สิงคโปร์...
