| สถานที่กำเนิด: | เซินเจิ้น ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | Lunfeng |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | LFZDX068 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | <i>First put into a polybag, then paked into a carton.</i> <b>ขั้นแรกใส่ลงใน polybag แล้วบรรจุลงในกล |
| เวลาการส่งมอบ: | 7-25 วันทำการ แล้วแต่ตกลง |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 500,000 ชิ้น / ชิ้น ต่อ เดือน |
| ชื่อผลิตภัณฑ์: | FPC Circuit LED Membrane Switch พื้นผิวด้านกันน้ำ | สี: | Pantone/ สี RAL, ดำ, เทา, น้ำเงิน, เหลือง |
|---|---|---|---|
| วัสดุ: | PET, โพลีเอสเตอร์ (PET), 0.188 มม. PET F150 | กาวด้านหลัง: | 3M467 3M468 |
| ลักษณะเฉพาะ: | โดมโลหะ พื้นผิวด้าน | ตัวเชื่อมต่อ: | วงจร FPC |
| สำคัญ: | ปุ่มนูน, ปุ่มลายนูน | พิมพ์: | พร้อมไฟ LED ไม่มีหน้าต่าง LCD ไม่มีรูเจาะ |
| แสงสูง: | สวิตช์เมมเบรน LED วงจร FPC,สวิตช์เมมเบรน LED สี RAL,ปุ่มกดเมมเบรน LED พื้นผิวด้าน |
||

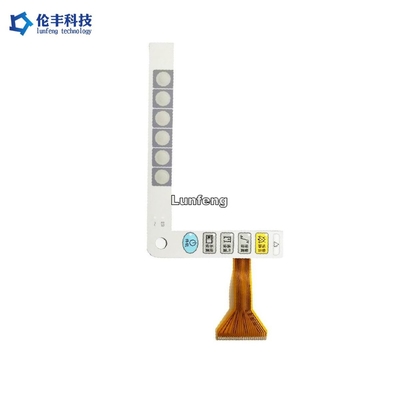

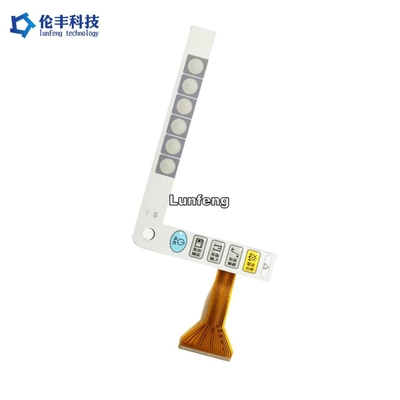

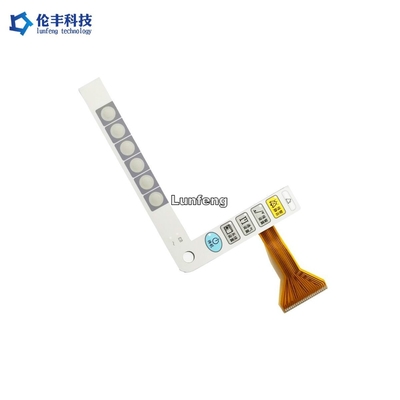

FPC Circuit LED Membrane Switch พื้นผิวด้านกันน้ำ
ข้อมูลจำเพาะ/คุณสมบัติพิเศษที่สำคัญ:
ไฟ LED ที่เชื่อมบนชั้นวงจรแบบยืดหยุ่นจะทำเป็นสวิตช์เมมเบรนเมื่อมีการประกอบ LED หลายดวงในแผงปุ่มกด ไฟ LED ควรใช้ 0805(0603) และสายไฟของ LED ควรแยกออกจากวงจรล่างนอกจากนี้ หน้าต่าง LED ควรมีลายนูนรายละเอียดทั้งหมดนี้ทำให้การก่อสร้างมีเสถียรภาพการใช้ PET เคลือบด้าน F200 ทำให้การซ้อนทับดูสง่างามปุ่มกด LED ใช้กันอย่างแพร่หลายเป็นปุ่มกดควบคุมอุตสาหกรรม เนื่องจากปุ่มสัมผัสที่ดี ฟังก์ชันที่ทรงพลังสวิตช์เมมเบรนสามารถปรับแต่งตามการออกแบบของลูกค้า เช่น ไอคอนปุ่ม สี เป็นต้น ตัวละครหลักคือการเดินสายแบบพิมพ์ ความต้านทานต่ำ และทำงานได้ดีรายการที่มีฟังก์ชั่นที่แข็งแกร่งสามารถเชื่อมด้วยไฟ LED ที่มีสีสันโดยใช้โครงสร้างวงกลมกันน้ำพร้อมกาวที่แข็งแรงดังนั้นปุ่มทั้งหมดจึงเหมาะสำหรับสภาพแวดล้อมที่มีความชื้นสูง
คุณสมบัติของผลิตภัณฑ์
การใช้งาน:
ข้อได้เปรียบของเรา:
| รายการ | วงจรพิมพ์เงิน | วงจร FPC สลักทองแดง |
| วัสดุ | PET (โพลีเอสเตอร์) | ทองแดง |
| คอนดักเตอร์ | พิมพ์เงิน | ทองแดง |
| ติดต่อนิ้วมือ | เงินและคาร์บอน | ชุบทอง |
| แผ่นรองปุ่มสัมผัส | เงิน | ชุบทอง |
| ชีวิตและความน่าเชื่อถือ | ปกติ | ดี |
| ความเสถียร | ปกติ | ดี |
| ความต้านทาน | ต่ำ | ต่ำมาก |
| ค่าใช้จ่าย | ต่ำ | สูง |
| เวลานำ | 2-3 วัน | 7-10 วัน |
| ขว้าง |
0.5 มม. (ไม่แนะนำ), 1.0 มม., 1.27 มม., 2.54 มม |
0.5 มม. 1.0 มม. 1.27 มม. 2.54 มม |
| 1. คุณสมบัติทางไฟฟ้า | สวิตช์เมมเบรน | ||
| ระดับไฟฟ้า: | 35V(DC), 100mA,1W | ||
| ความต้านทานการติดต่อ: | 10Ω~500 Ω | ||
| ความต้านทานของฉนวน: | 100MΩ/100V | ||
| ไดอิเล็กทริก | 250VRms (50 ~ 60Hz 1 นาที) | ||
| เวลาสนทนา: | ≤ 5ms | ||
| อายุการใช้งาน: | แบบแบน ≥ 5,000,000;ประเภทสัมผัส ≥ 1,000,000 | ||
| พับหาง: | R>1,180 | ||
| 2. คุณสมบัติทางกล | |||
| กำลังปฏิบัติการ: | แบบแบน 57~284g (2~10oz);ชนิดสัมผัส 170~397g(6~14oz) | ||
| สวิตช์จังหวะ: | ชนิดแบน 0.1~0.5mm;ชนิดสัมผัส 0.6~1.5mm | ||
| 3. สภาวะแวดล้อมและการเก็บรักษา | |||
| อุณหภูมิในการทำงาน: | -40°C ~ +80°C | ||
| อุณหภูมิในการจัดเก็บ: | -40°C ~ +80°C | ||
| ความชื้น: | 40°C, 90%~95%, 240 ชั่วโมง |
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
A : Lunfeng เป็นผู้ผลิต/โรงงานสวิตช์เมมเบรน/กราฟิกซ้อนทับเราเชี่ยวชาญในสวิตช์เมมเบรนเป็นเวลา 26 ปี
Q2 : ไฟล์สวิตช์ของฉันจะปลอดภัยหรือไม่หากฉันส่งให้คุณเพื่อการผลิต
ตอบ : เราเคารพสิทธิ์ในการออกแบบของลูกค้าและจะไม่ผลิตสวิตช์เมมเบรน/โอเวอร์เลย์กราฟิกให้ผู้อื่นหากไม่มี
การอนุญาตของคุณNDA เป็นที่ยอมรับ
Q3 : คุณสามารถคัดลอกตัวอย่างสวิตช์เมมเบรน/ตัวอย่างภาพซ้อนทับโดยไม่มีไฟล์ได้หรือไม่
ตอบ: ได้ เราสามารถโคลนสวิตช์เมมเบรน/ภาพซ้อนทับตามตัวอย่างของคุณได้
Q4: คุณยอมรับการชำระเงินแบบใด?
A : TT/ เวสเทิร์น ยูเนี่ยน
Q5: วิธีการจัดส่งของคุณคืออะไร?
A : 1. เรามี forwarder เพื่อจัดส่งสินค้าโดย DHL, UPS, FEDEX, TNT, EMS
2. หากคุณมีผู้ส่งของคุณเอง เราสามารถร่วมมือกับพวกเขาได้
Q6 : แล้ว MOQ ล่ะ?
A: 1 ชิ้น แต่ปกติ 5 ชิ้นตัวอย่างสำหรับสวิตช์เมมเบรน 10 ชิ้นสำหรับการซ้อนทับเมมเบรน
Q7 : ตลาดหลักของคุณคืออะไร?
A : ยุโรป, สหรัฐอเมริกา, บราซิล, รัสเซีย, ตุรกี, อิหร่าน, ออสเตรีย, สิงคโปร์...
