| สถานที่กำเนิด: | เซินเจิ้น ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | Lunfeng |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | FPCMS-016 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | <i>First put into a polybag, then paked into a carton.</i> <b>ขั้นแรกใส่ลงใน polybag แล้วบรรจุลงในกล |
| เวลาการส่งมอบ: | 7-25 วันทำการ แล้วแต่ตกลง |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 500,000 ชิ้น / ชิ้น ต่อ เดือน |
| ชื่อผลิตภัณฑ์: | สวิตช์เมมเบรน FPC แบบกำหนดเองพร้อมวงจรและตัวเชื่อมต่อที่ยืดหยุ่น | ใช้เมื่อ: | การควบคุมอุตสาหกรรม |
|---|---|---|---|
| สี: | สี Pantone หรือ RAL, แดง, ขาว | วัสดุหลัก: | PET EBG180 เคลือบด้าน |
| กาวหลัง: | 3M467 | ลักษณะเฉพาะ: | โดมโลหะ led ฝัง |
| วงจร: | FPC ที่ยืดหยุ่น | สีนำ: | สีขาว ustomized |
| แสงสูง: | ขั้วต่อปุ่มกดเมมเบรน FPC,ขั้วต่อปุ่มกดเมมเบรนวงจรแบบยืดหยุ่น,สวิตช์โดมปุ่มกด Pantone |
||

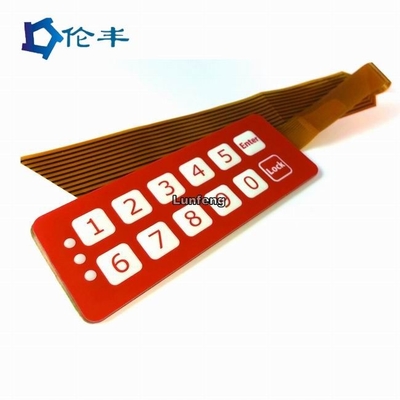

สวิตช์เมมเบรน FPC แบบกำหนดเองพร้อมวงจรและตัวเชื่อมต่อที่ยืดหยุ่น
โดยปกติหากสวิตช์เมมเบรนจำเป็นต้องประกอบ LED จำนวนมาก เราขอแนะนำให้ใช้วงจร FPC ซึ่งจะทำให้คุณภาพการบัดกรี LED มีเสถียรภาพมากขึ้นสำหรับการใช้งานปกติวงจร PET ก็เพียงพอแล้วซึ่งประหยัดกว่านอกจากนี้หากระยะห่างของตัวนำเท่ากับ 0.5 มม. แม้ว่าเราจะสามารถพิมพ์ได้ แต่เรายังคงแนะนำให้ใช้วงจร FPCเนื่องจากระยะพิทช์ 0.5 มม. นั้นเล็กเกินไป และทำให้เกิดปัญหาไฟฟ้าลัดวงจรได้ง่าย
สำหรับสวิตช์เมมเบรนวงจรแข็ง วงจรเป็นแผงวงจรพิมพ์แบบแข็งวัสดุของ PCB แข็งมักเป็น FR4 และทองแดงโดยสวิตช์เมมเบรนชนิดนี้ ตัวเชื่อมต่อมักจะเป็นตัวเชื่อมต่อ SMD (บางครั้งยังสามารถต่อตรงผ่านตัวเชื่อมต่อ)สำหรับการใช้งานบางประเภทที่ต้องการความทนทานสูง ให้ใช้สวิตช์เมมเบรนวงจร PCB
| รายการ | วงจรพิมพ์เงิน | วงจร FPC สลักทองแดง |
| วัสดุ | PET (โพลีเอสเตอร์) | ทองแดง |
| คอนดักเตอร์ | พิมพ์เงิน | ทองแดง |
| ติดต่อนิ้วมือ | เงินและคาร์บอน | ชุบทอง |
| แผ่นรองปุ่มติดต่อ | เงิน | ชุบทอง |
| ชีวิตและความน่าเชื่อถือ | ปกติ | ดี |
| ความเสถียร | ปกติ | ดี |
| ความต้านทาน | ต่ำ | ต่ำมาก |
| ค่าใช้จ่าย | ต่ำ | สูง |
| เวลานำ | 2-3 วัน | 7-10 วัน |
| ขว้าง | 0.5 มม. (ไม่แนะนำ), 1.0 มม., 1.27 มม., 2.54 มม. | 0.5 มม. 1.0 มม. 1.27 มม. 2.54 มม |
ข้อได้เปรียบของเรา:
เรามุ่งเน้นในสวิตช์เมมเบรนและรายการที่เกี่ยวข้อง
ความสามารถในการวิจัยและพัฒนาที่แข็งแกร่ง
มั่นคงในคุณภาพ
ราคาที่แข่งขันได้
เวลานำสั้นสำหรับตัวอย่างและการผลิตจำนวนมาก
มีการออกแบบโซลูชันทั้งหมด
การใช้งาน:
* เครื่องใช้ในบ้านและอุปกรณ์
* ระบบป้องกันความปลอดภัยด้วย Cipher Code
* แผงปุ่มกดควบคุมอุตสาหกรรมต่างๆ
* เครื่องใช้ไฟฟ้าและสินค้า 3C
* ระบบและอุปกรณ์การแพทย์ Thrapy
ปุ่มกดควบคุมเครื่องจักรอัตโนมัติต่างๆ
|
1.คุณสมบัติทางไฟฟ้า |
สวิตช์เมมเบรน |
||
|
ระดับไฟฟ้า: |
35V(DC), 100mA,1W |
||
|
ต้านทานการติดต่อ: |
10Ω~500 Ω |
||
|
ความต้านทานของฉนวน: |
100MΩ/100V |
||
|
ไดอิเล็กทริก |
250VRms (50 ~ 60Hz 1 นาที) |
||
|
เวลาสนทนา: |
≤ 5ms |
||
|
อายุการใช้งาน: |
แบบแบน ≥ 5,000,000;ประเภทสัมผัส ≥ 1,000,000 |
||
|
พับหาง: |
R>1,180 |
||
|
|
|
||
|
2.คุณสมบัติทางกล |
|
||
|
กำลังปฏิบัติการ: |
แบบแบน 57~284g (2~10oz);ชนิดสัมผัส 170~397g(6~14oz) |
||
|
สวิตช์จังหวะ: |
ชนิดแบน 0.1~0.5mm;ชนิดสัมผัส 0.6~1.5mm |
||
|
|
|
||
|
3.สภาวะแวดล้อมและการเก็บรักษา |
|
||
|
อุณหภูมิในการทำงาน: |
-40°C ~ +80°C |
||
|
อุณหภูมิในการจัดเก็บ: |
-40°C ~ +80°C |
||
|
ความชื้น: |
40°C, 90%~95%, 240 ชั่วโมง |
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
A : Lunfeng เป็นผู้ผลิต/โรงงานสวิตช์เมมเบรน/กราฟิกซ้อนทับเราเชี่ยวชาญในสวิตช์เมมเบรนเป็นเวลา 26 ปี
Q2 : ไฟล์สวิตช์ของฉันจะปลอดภัยหรือไม่หากฉันส่งให้คุณเพื่อการผลิต
ตอบ : เราเคารพสิทธิ์ในการออกแบบของลูกค้าและจะไม่ผลิตสวิตช์เมมเบรน/โอเวอร์เลย์กราฟิกให้ผู้อื่นหากไม่มี
การอนุญาตของคุณNDA เป็นที่ยอมรับได้
Q3 : คุณสามารถคัดลอกตัวอย่างสวิตช์เมมเบรน/ตัวอย่างภาพซ้อนทับโดยไม่ใช้ไฟล์ได้หรือไม่
ตอบ: ได้ เราสามารถโคลนสวิตช์เมมเบรน/ภาพซ้อนทับตามตัวอย่างของคุณได้
Q4: คุณยอมรับการชำระเงินแบบใด?
A : TT/ เวสเทิร์น ยูเนี่ยน
Q5: วิธีการจัดส่งของคุณคืออะไร?
A : 1. เรามีผู้ส่งของในการจัดส่งสินค้าโดย DHL, UPS, FEDEX, TNT, EMS
2. หากคุณมีผู้ส่งของคุณเอง เราสามารถร่วมมือกับพวกเขาได้
Q6 : แล้วขั้นต่ำล่ะ?
A: 1 ชิ้น แต่ปกติ 5 ชิ้นตัวอย่างสำหรับสวิตช์เมมเบรน 10 ชิ้นสำหรับการซ้อนทับเมมเบรน
Q7 : ตลาดหลักของคุณคืออะไร?
A : ยุโรป, สหรัฐอเมริกา, บราซิล, รัสเซีย, ตุรกี, อิหร่าน, ออสเตรีย, สิงคโปร์...
